آموزش الکترونیک: راهنمای جامع از مفاهیم پایه تا برنامهنویسی میکروکنترلرها
در دنیای امروز، الکترونیک به بخش جداییناپذیر زندگی ما تبدیل شده است. از گوشیهای هوشمند و لوازم خانگی گرفته تا سیستمهای پیچیده صنعتی، همه بر پایه اصول الکترونیک کار میکنند. یادگیری الکترونیک نه تنها دریچهای به دنیای فناوری باز میکند، بلکه مهارتی ارزشمند برای ورود به بازار کار و حتی کارآفرینی محسوب میشود. در این مقاله جامع، شما با مفاهیم پایه الکترونیک، شناخت قطعات، کار با بردبرد، استفاده از مولتیمتر، ساخت مدارهای کاربردی و در نهایت برنامهنویسی میکروکنترلرها آشنا خواهید شد. این سفر آموزشی، مسیری گام به گام از مبتدی تا سطوح پیشرفتهتر را برای شما فراهم میکند.
برای مشاوره و ثبت نام در دوره با شماره 09132675818 تماس بگیرید
آنچه در این مطلب می خوانید:
مفاهیم پایه الکترونیک
مفاهیم اساسی الکترونیک: ولتاژ، جریان و مقاومت
برای ورود به دنیای الکترونیک، ابتدا باید با سه مفهوم اساسی آشنا شوید: ولتاژ، جریان و مقاومت. این سه مفهوم پایههای اصلی تمام مدارهای الکترونیکی هستند.
ولتاژ (Voltage)
ولتاژ، اختلاف پتانسیل الکتریکی بین دو نقطه است که باعث حرکت الکترونها میشود. واحد اندازهگیری ولتاژ، ولت (V) است. میتوان ولتاژ را به اختلاف ارتفاع آب در یک مخزن تشبیه کرد که باعث جریان یافتن آب میشود. هرچه اختلاف ولتاژ بیشتر باشد، نیروی محرکه برای حرکت الکترونها بیشتر خواهد بود.
جریان (Current)
جریان الکتریکی، میزان شارش الکترونها از یک نقطه به نقطه دیگر در واحد زمان است. واحد اندازهگیری جریان، آمپر (A) است. جریان را میتوان به میزان آبی تشبیه کرد که در یک لوله جریان دارد. هرچه قطر لوله بیشتر باشد، آب بیشتری میتواند جریان یابد، مشابه سیمی با مقاومت کمتر که اجازه عبور جریان بیشتری را میدهد.
مقاومت (Resistance)
مقاومت، میزان مخالفت یک ماده با عبور جریان الکتریکی است. واحد اندازهگیری مقاومت، اهم (Ω) است. مقاومت را میتوان به تنگی یک لوله تشبیه کرد که جلوی جریان آب را میگیرد. هرچه مقاومت بیشتر باشد، جریان کمتری از مدار عبور میکند.
قانون اهم (Ohm’s Law)
قانون اهم، رابطه بین سه مفهوم اساسی ولتاژ، جریان و مقاومت را بیان میکند. طبق این قانون:
V = I × R
که در آن:
V: ولتاژ بر حسب ولت (V)
I: جریان بر حسب آمپر (A)
R: مقاومت بر حسب اهم (Ω)
با استفاده از این فرمول ساده، میتوانید با داشتن دو مقدار، مقدار سوم را محاسبه کنید. برای مثال، اگر ولتاژ 12 ولت و مقاومت 4 اهم باشد، جریان عبوری 3 آمپر خواهد بود (12 ÷ 4 = 3).
شناخت قطعات الکترونیکی
قطعات پایه الکترونیکی: مقاومت، خازن، دیود، ترانزیستور و LED
قطعات الکترونیکی، اجزای اصلی هر مدار هستند. آشنایی با این قطعات و نحوه عملکرد آنها، پایه اصلی آموزش الکترونیک است. در ادامه با مهمترین قطعات الکترونیکی آشنا میشویم.
| قطعه | نماد | عملکرد | کاربرد |
| مقاومت (Resistor) | خط زیگزاگ یا مستطیل | محدود کردن جریان الکتریکی | تقسیم ولتاژ، محدود کردن جریان LED |
| خازن (Capacitor) | دو خط موازی | ذخیره انرژی الکتریکی | فیلترینگ، حذف نویز، ذخیره موقت انرژی |
| دیود (Diode) | مثلث با خط عمودی | عبور جریان در یک جهت | یکسوسازی، محافظت مدار |
| ترانزیستور (Transistor) | متغیر بسته به نوع | تقویت یا سوئیچینگ | تقویتکننده، سوئیچ الکترونیکی |
| LED | دیود با فلشهای خروجی | تبدیل انرژی الکتریکی به نور | نشانگر، روشنایی |
| سلف (Inductor) | حلقههای مارپیچ | ذخیره انرژی در میدان مغناطیسی | فیلترها، منابع تغذیه سوئیچینگ |
| آیسی (IC) | مستطیل با پایهها | پردازش سیگنال، منطق | پردازش، کنترل، تقویت |

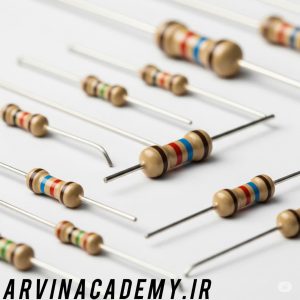

مقاومت (Resistor)
مقاومتها یکی از پرکاربردترین قطعات در مدارهای الکترونیکی هستند. آنها جریان الکتریکی را محدود میکنند و برای تقسیم ولتاژ استفاده میشوند. مقاومتها با کدهای رنگی یا نوشتههای روی آنها مشخص میشوند. هر رنگ نشاندهنده یک عدد است و با ترکیب این رنگها، مقدار مقاومت تعیین میشود.

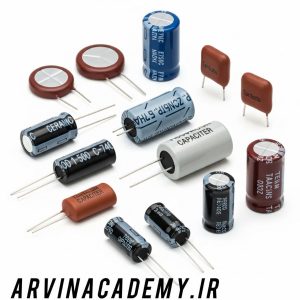

خازن (Capacitor)
خازنها قطعاتی هستند که انرژی الکتریکی را ذخیره میکنند. آنها از دو صفحه رسانا تشکیل شدهاند که با یک عایق (دیالکتریک) از هم جدا شدهاند. خازنها در فیلترینگ، حذف نویز، و ذخیره موقت انرژی کاربرد دارند. انواع مختلفی از خازنها وجود دارند، مانند خازنهای الکترولیتی، سرامیکی، و پلیاستر.

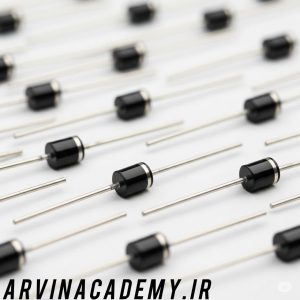

دیود (Diode)
دیودها قطعاتی هستند که اجازه عبور جریان را فقط در یک جهت میدهند. آنها مانند دریچهای یکطرفه عمل میکنند و برای یکسوسازی جریان متناوب و محافظت از مدار در برابر اتصال معکوس استفاده میشوند. LED (دیود نورافشان) نوع خاصی از دیود است که با عبور جریان از آن، نور تولید میکند.
ترانزیستور (Transistor)
ترانزیستورها از مهمترین قطعات الکترونیکی هستند که میتوانند به عنوان تقویتکننده یا سوئیچ عمل کنند. آنها معمولاً سه پایه دارند و با کنترل جریان ورودی، میتوانند جریان خروجی بزرگتری را کنترل کنند. دو نوع اصلی ترانزیستور عبارتند از BJT (ترانزیستور پیوندی دوقطبی) و MOSFET (ترانزیستور اثر میدانی نیمههادی اکسید فلزی).
برای مشاوره و ثبت نام در دوره با شماره 09132675818 تماس بگیرید
کار با بردبرد (Breadboard)
ساختار داخلی بردبرد و نحوه اتصالات آن
بردبرد (تخته آزمایش) یکی از مهمترین ابزارهای آموزش الکترونیک است که به شما امکان میدهد بدون نیاز به لحیمکاری، مدارهای مختلف را به سرعت بسازید و آزمایش کنید. بردبرد دارای سوراخهایی است که به صورت داخلی به هم متصل هستند و میتوانید با قرار دادن پایههای قطعات در این سوراخها، آنها را به هم متصل کنید.
ساختار بردبرد
یک بردبرد استاندارد معمولاً از بخشهای زیر تشکیل شده است:
- نوارهای توان (Power Rails): ردیفهای بالا و پایین بردبرد که معمولاً با علامتهای + و – مشخص شدهاند و برای اتصال منبع تغذیه استفاده میشوند.
- ردیفهای افقی: در بخش میانی بردبرد، سوراخهای هر ردیف افقی (معمولاً 5 سوراخ) به هم متصل هستند.
- شکاف میانی: یک فاصله در وسط بردبرد که ردیفهای افقی را به دو بخش تقسیم میکند و برای قرار دادن آیسیها مناسب است.
راهنمای گام به گام ساخت یک مدار ساده با بردبرد
در اینجا، نحوه ساخت یک مدار ساده LED با استفاده از بردبرد را آموزش میدهیم:
قطعات مورد نیاز:
- یک عدد LED (ترجیحاً قرمز)
- یک عدد مقاومت 220 اهم
- یک عدد باتری 9 ولت یا منبع تغذیه
- سیمهای رابط
- بردبرد
- ابتدا باتری یا منبع تغذیه را به نوارهای توان بردبرد متصل کنید. سیم مثبت (قرمز) را به ردیف + و سیم منفی (مشکی) را به ردیف – وصل کنید.
- یک سر مقاومت 220 اهم را در یکی از سوراخهای متصل به نوار توان مثبت قرار دهید.
- سر دیگر مقاومت را در یکی از ردیفهای افقی بردبرد قرار دهید.
- پایه بلندتر LED (آند، پایه مثبت) را در همان ردیف افقی که سر دوم مقاومت قرار دارد، وارد کنید.
- پایه کوتاهتر LED (کاتد، پایه منفی) را در یک ردیف افقی دیگر قرار دهید.
- با یک سیم رابط، ردیف حاوی کاتد LED را به نوار توان منفی متصل کنید.
- اکنون با روشن کردن منبع تغذیه، LED باید روشن شود.
مراحل ساخت مدار LED ساده روی بردبرد
نکات مهم هنگام کار با بردبرد
نکات ایمنی
- همیشه قبل از ساخت مدار، منبع تغذیه را خاموش کنید.
- از اتصال کوتاه (اتصال مستقیم مثبت به منفی) جلوگیری کنید.
- به محدودیتهای ولتاژ و جریان قطعات توجه کنید.
نکات عملی
- مدار را تمیز و منظم بسازید تا عیبیابی آسانتر شود.
- از سیمهای رنگی مختلف برای تشخیص راحتتر مسیرها استفاده کنید.
- قبل از اتصال منبع تغذیه، مدار را دوباره بررسی کنید.
کار با مولتیمتر
مولتیمتر دیجیتال و بخشهای مختلف آن
مولتیمتر یکی از مهمترین ابزارهای آموزش الکترونیک است که به شما امکان میدهد پارامترهای مختلف الکتریکی مانند ولتاژ، جریان، و مقاومت را اندازهگیری کنید. با استفاده از مولتیمتر، میتوانید مدارها را عیبیابی کنید و از صحت عملکرد قطعات اطمینان حاصل کنید.
انواع مولتیمتر
مولتیمترها به دو دسته اصلی تقسیم میشوند:
مولتیمتر آنالوگ
این نوع مولتیمتر از یک عقربه برای نمایش مقادیر استفاده میکند. مزیت آنها این است که تغییرات سریع را بهتر نشان میدهند، اما دقت خواندن آنها کمتر است.
مولتیمتر دیجیتال
این نوع مولتیمتر از نمایشگر دیجیتال برای نشان دادن مقادیر استفاده میکند. آنها دقیقتر هستند و خواندن اعداد در آنها آسانتر است. امروزه بیشتر از مولتیمترهای دیجیتال استفاده میشود.
نحوه اندازهگیری پارامترهای مختلف با مولتیمتر
اندازهگیری ولتاژ
- سلکتور مولتیمتر را روی حالت ولتاژ DC (V⎓) یا AC (V~) قرار دهید، بسته به نوع ولتاژی که میخواهید اندازهگیری کنید.
- اگر از مقدار ولتاژ اطلاع ندارید، ابتدا بالاترین رنج را انتخاب کنید و سپس به تدریج کاهش دهید.
- پروب قرمز را به پورت V/Ω و پروب مشکی را به پورت COM وصل کنید.
- پروب قرمز را به نقطه با پتانسیل بالاتر (مثبت) و پروب مشکی را به نقطه با پتانسیل پایینتر (منفی) متصل کنید.
- مقدار ولتاژ را از روی نمایشگر بخوانید.
نحوه صحیح اندازهگیری ولتاژ با مولتیمتر
اندازهگیری جریان
- سلکتور مولتیمتر را روی حالت جریان DC (A⎓) یا AC (A~) قرار دهید.
- پروب قرمز را به پورت مخصوص جریان (A) و پروب مشکی را به پورت COM وصل کنید.
- مدار را در نقطهای که میخواهید جریان را اندازهگیری کنید، قطع کنید.
- مولتیمتر را به صورت سری در مدار قرار دهید (پروب قرمز به سمت مثبت و پروب مشکی به سمت منفی).
- مقدار جریان را از روی نمایشگر بخوانید.
هشدار مهم
هرگز مولتیمتر را در حالت اندازهگیری جریان به صورت موازی با منبع تغذیه یا قطعات متصل نکنید. این کار باعث اتصال کوتاه و آسیب به مولتیمتر میشود. همیشه مولتیمتر را در حالت اندازهگیری جریان به صورت سری در مدار قرار دهید.
اندازهگیری مقاومت
- سلکتور مولتیمتر را روی حالت مقاومت (Ω) قرار دهید.
- پروب قرمز را به پورت V/Ω و پروب مشکی را به پورت COM وصل کنید.
- اطمینان حاصل کنید که مقاومت مورد نظر در مدار نیست یا حداقل یک سر آن آزاد است.
- پروبها را به دو سر مقاومت متصل کنید (جهت مهم نیست).
- مقدار مقاومت را از روی نمایشگر بخوانید.
تست پیوستگی
تست پیوستگی برای بررسی اتصال بین دو نقطه استفاده میشود. اگر بین دو نقطه اتصال وجود داشته باشد، مولتیمتر صدای بیپ تولید میکند.
- سلکتور مولتیمتر را روی حالت تست پیوستگی (معمولاً با نماد بلندگو) قرار دهید.
- پروب قرمز را به پورت V/Ω و پروب مشکی را به پورت COM وصل کنید.
- پروبها را به دو نقطهای که میخواهید اتصال آنها را بررسی کنید، متصل کنید.
- اگر بین دو نقطه اتصال وجود داشته باشد، مولتیمتر صدای بیپ تولید میکند.
نکات ایمنی هنگام کار با مولتیمتر
- همیشه قبل از اندازهگیری، از انتخاب صحیح حالت و رنج مولتیمتر اطمینان حاصل کنید.
- هنگام اندازهگیری ولتاژهای بالا، احتیاط کنید و از دست زدن به قسمتهای فلزی پروبها خودداری کنید.
- هرگز مولتیمتر را در حالت اندازهگیری جریان به صورت موازی با منبع تغذیه متصل نکنید.
- قبل از اندازهگیری مقاومت، اطمینان حاصل کنید که مدار بدون برق است.
- از مولتیمتر در محیطهای مرطوب استفاده نکنید.
مدارهای کاربردی الکترونیک
حال که با مفاهیم پایه، قطعات، بردبرد و مولتیمتر آشنا شدید، زمان آن رسیده که چند مدار کاربردی و ساده را بسازید. این مدارها به شما کمک میکنند تا مفاهیم آموخته شده را در عمل به کار ببرید و با اصول طراحی مدار آشنا شوید.
مدار چشمکزن LED
مدار چشمکزن LED با استفاده از آیسی 555
این مدار ساده باعث میشود یک LED به صورت متناوب روشن و خاموش شود. برای ساخت این مدار از آیسی 555 استفاده میکنیم که یک تایمر پرکاربرد در الکترونیک است.
قطعات مورد نیاز:
- آیسی 555
- مقاومت 1 کیلواهم
- مقاومت 10 کیلواهم
- خازن 10 میکروفاراد
- LED
- مقاومت 220 اهم (برای LED)
- منبع تغذیه 9 ولت
- بردبرد و سیمهای رابط
در این مدار، آیسی 555 در حالت آستابل (ناپایدار) کار میکند و یک موج مربعی تولید میکند. فرکانس چشمک زدن LED به مقادیر مقاومتها و خازن بستگی دارد. با تغییر مقدار مقاومت 10 کیلواهم یا خازن 10 میکروفاراد، میتوانید سرعت چشمک زدن را تغییر دهید.
مدار سنسور نور
مدار سنسور نور با استفاده از مقاومت نوری (LDR)
این مدار با استفاده از یک مقاومت نوری (LDR) میزان نور محیط را تشخیص میدهد و در تاریکی، یک LED را روشن میکند. این مدار میتواند پایهای برای ساخت چراغهای اتوماتیک باشد.
قطعات مورد نیاز:
- مقاومت نوری (LDR)
- ترانزیستور BC547
- مقاومت 10 کیلواهم
- مقاومت 220 اهم
- LED
- منبع تغذیه 9 ولت
- بردبرد و سیمهای رابط
در این مدار، مقاومت نوری و مقاومت 10 کیلواهم یک تقسیمکننده ولتاژ تشکیل میدهند. در نور زیاد، مقاومت LDR کم میشود و ولتاژ پایه ترانزیستور کاهش مییابد، در نتیجه ترانزیستور خاموش میشود و LED خاموش میماند. در تاریکی، مقاومت LDR افزایش مییابد و ولتاژ پایه ترانزیستور افزایش مییابد، در نتیجه ترانزیستور روشن میشود و LED روشن میشود.
مدار آژیر ساده
مدار آژیر ساده با استفاده از آیسی 555
این مدار با استفاده از آیسی 555 یک صدای آژیر تولید میکند. با تغییر مقادیر مقاومتها و خازنها، میتوانید فرکانس و نوع صدا را تغییر دهید.
قطعات مورد نیاز:
- آیسی 555
- مقاومت 1 کیلواهم
- مقاومت 10 کیلواهم
- مقاومت متغیر (پتانسیومتر) 100 کیلواهم
- خازن 10 میکروفاراد
- خازن 0.01 میکروفاراد
- بلندگو 8 اهم
- منبع تغذیه 9 ولت
- بردبرد و سیمهای رابط
در این مدار، آیسی 555 در حالت آستابل کار میکند و یک موج مربعی با فرکانس قابل شنیدن تولید میکند. این موج به بلندگو منتقل میشود و صدای آژیر تولید میکند. با تغییر مقدار پتانسیومتر، میتوانید فرکانس صدا را تغییر دهید.
برنامهنویسی میکروکنترلرها
برد آردوینو و محیط برنامهنویسی آن
میکروکنترلرها، قلب تپنده بسیاری از پروژههای الکترونیکی مدرن هستند. آنها کامپیوترهای کوچکی هستند که میتوانند برنامهریزی شوند تا وظایف مختلفی را انجام دهند. در این بخش، با برنامهنویسی میکروکنترلرها با استفاده از پلتفرم محبوب آردوینو آشنا میشویم.
آشنایی با آردوینو
آردوینو یک پلتفرم الکترونیکی متنباز است که بر پایه سختافزار و نرمافزار ساده طراحی شده است. بردهای آردوینو میتوانند ورودیها (مانند فشار یک دکمه یا سیگنال از یک سنسور) را بخوانند و آنها را به خروجی (مانند روشن کردن یک LED یا کنترل یک موتور) تبدیل کنند.
مزایای آردوینو
- ساده و آسان برای یادگیری
- قیمت مناسب
- کتابخانههای متنوع و آماده
- جامعه کاربری بزرگ و فعال
- متنباز بودن سختافزار و نرمافزار
محدودیتهای آردوینو
- توان پردازشی محدود
- حافظه محدود
- مناسب برای پروژههای صنعتی پیچیده نیست
- مصرف انرژی نسبتاً بالا
انواع بردهای آردوینو
| مدل | میکروکنترلر | پینهای دیجیتال | پینهای آنالوگ | حافظه فلش | کاربرد |
| Arduino UNO | ATmega328P | 14 | 6 | 32 KB | مناسب برای مبتدیان و پروژههای عمومی |
| Arduino Nano | ATmega328P | 14 | 8 | 32 KB | پروژههای کوچک با محدودیت فضا |
| Arduino Mega | ATmega2560 | 54 | 16 | 256 KB | پروژههای پیچیده با نیاز به پینهای بیشتر |
| Arduino Leonardo | ATmega32u4 | 20 | 12 | 32 KB | پروژههای نیازمند ارتباط USB |
نصب و راهاندازی محیط برنامهنویسی آردوینو
برای شروع برنامهنویسی آردوینو، ابتدا باید نرمافزار Arduino IDE را نصب کنید:
- به وبسایت رسمی آردوینو به آدرس www.arduino.cc/en/software مراجعه کنید.
- نسخه مناسب سیستمعامل خود را دانلود کنید.
- نرمافزار را نصب کنید.
- برد آردوینو را با کابل USB به کامپیوتر متصل کنید.
- در نرمافزار Arduino IDE، از منوی Tools > Board نوع برد خود را انتخاب کنید.
- از منوی Tools > Port پورت متصل به برد را انتخاب کنید.
اولین برنامه: چشمک زدن LED
یکی از سادهترین برنامهها برای شروع کار با آردوینو، برنامه “Blink” است که باعث چشمک زدن LED داخلی برد میشود. این برنامه به صورت پیشفرض در Arduino IDE وجود دارد و میتوانید آن را از منوی File > Examples > 01.Basics > Blink باز کنید.
// برنامه چشمک زدن LED
// این برنامه باعث چشمک زدن LED متصل به پین 13 میشود
void setup() {
// تنظیم پین 13 به عنوان خروجی
pinMode(13, OUTPUT);
}
void loop() {
digitalWrite(13, HIGH); // روشن کردن LED
delay(1000); // مکث 1 ثانیه
digitalWrite(13, LOW); // خاموش کردن LED
delay(1000); // مکث 1 ثانیه
}
این برنامه از دو تابع اصلی تشکیل شده است:
- setup(): این تابع فقط یک بار در ابتدای برنامه اجرا میشود و برای تنظیمات اولیه استفاده میشود. در این مثال، پین 13 (که به LED داخلی متصل است) به عنوان خروجی تنظیم میشود.
- loop(): این تابع به صورت مداوم تکرار میشود. در این مثال، LED روشن میشود، 1 ثانیه مکث میکند، خاموش میشود، و دوباره 1 ثانیه مکث میکند.
برای آپلود برنامه به برد آردوینو، روی دکمه “Upload” (فلش به سمت راست) کلیک کنید. پس از آپلود، LED داخلی برد شروع به چشمک زدن میکند.
پروژه: کنترل LED با سنسور نور
حال که با اصول اولیه برنامهنویسی آردوینو آشنا شدید، میتوانیم یک پروژه سادهتر انجام دهیم: کنترل LED با سنسور نور (LDR).
مدار کنترل LED با سنسور نور (LDR) و آردوینو
قطعات مورد نیاز:
- برد آردوینو UNO
- مقاومت نوری (LDR)
- مقاومت 10 کیلواهم
- LED
- مقاومت 220 اهم
- بردبرد و سیمهای رابط
در این پروژه، مقاومت نوری به پین آنالوگ A0 آردوینو متصل میشود و LED به پین دیجیتال 9. برنامه مقدار نور را میخواند و اگر از یک حد آستانه کمتر باشد (محیط تاریک)، LED را روشن میکند.
// برنامه کنترل LED با سنسور نور
const int ldrPin = A0; // پین متصل به LDR
const int ledPin = 9; // پین متصل به LED
const int threshold = 500; // حد آستانه برای تشخیص تاریکی
void setup() {
pinMode(ledPin, OUTPUT); // تنظیم پین LED به عنوان خروجی
Serial.begin(9600); // شروع ارتباط سریال برای نمایش مقادیر
}
void loop() {
int lightValue = analogRead(ldrPin); // خواندن مقدار نور
Serial.print("مقدار نور: ");
Serial.println(lightValue);
if (lightValue در این برنامه، از تابع analogRead() برای خواندن مقدار آنالوگ از سنسور نور استفاده میشود. این مقدار بین 0 (تاریکی کامل) تا 1023 (روشنایی کامل) متغیر است. اگر مقدار خوانده شده از حد آستانه (500) کمتر باشد، LED روشن میشود.
منابع بیشتر برای یادگیری برنامهنویسی میکروکنترلرها
آماده یادگیری پیشرفتهتر هستید؟
دوره آنلاین “برنامهنویسی پیشرفته میکروکنترلرها” ما را بررسی کنید و مهارتهای خود را به سطح بعدی برسانید.
برای مشاوره و ثبت نام در دوره با شماره 09132675818 تماس بگیرید
نتیجهگیری
مسیر یادگیری الکترونیک: از مبتدی تا متخصص
در این مقاله جامع، با مفاهیم پایه الکترونیک، شناخت قطعات، کار با بردبرد، استفاده از مولتیمتر، ساخت مدارهای کاربردی و برنامهنویسی میکروکنترلرها آشنا شدید. این مفاهیم و مهارتها، پایههای اصلی برای ورود به دنیای گسترده الکترونیک هستند.
یادگیری الکترونیک یک سفر مداوم است. هر چه بیشتر تمرین کنید و پروژههای متنوعتری انجام دهید، مهارتهای شما بیشتر تقویت میشوند. از آزمایش و اشتباه کردن نترسید، زیرا بخش مهمی از فرآیند یادگیری است.
به یاد داشته باشید که جامعه بزرگی از علاقهمندان به الکترونیک وجود دارد که میتوانید از تجربیات آنها بهرهمند شوید. در انجمنهای آنلاین شرکت کنید، سؤالات خود را بپرسید و تجربیات خود را به اشتراک بگذارید.
امیدواریم این مقاله آموزشی، نقطه شروع خوبی برای سفر شما در دنیای الکترونیک باشد. با تلاش و پشتکار، میتوانید به یک متخصص الکترونیک تبدیل شوید و از این مهارت ارزشمند در زندگی شخصی و حرفهای خود بهرهمند شوید.
بعدی برسانید.
