آموزش الکترونیک : شناخت قطعات در تعمیر بورد(بخش اول)
در دنیای امروز، الکترونیک نقش بسیار مهمی در زندگی روزمره ما ایفا میکند. از لوازم خانگی گرفته تا دستگاههای پیچیده صنعتی، همه و همه به نوعی با قطعات الکترونیکی سر و کار دارند.
برای علاقهمندان به الکترونیک و کسانی که قصد دارند در این زمینه مهارت کسب کنند، شناخت قطعات الکترونیکی و نحوه تست خرابی آنها بسیار حائز اهمیت است.
در این مقاله، به بررسی جامع آموزش الکترونیک و شناخت قطعات الکترونیکی میپردازیم و نحوه تست خرابی و مشخصات کاربرد این قطعات را توضیح خواهیم داد.
آنچه در این مطلب می خوانید:
خلاصه نکات کلیدی
- شناخت قطعات الکترونیکی و کاربرد آنها
- نحوه تست خرابی قطعات الکترونیکی
- مشخصات کاربرد قطعات الکترونیکی
- اهمیت آموزش الکترونیک در دنیای امروز
- کاربرد قطعات الکترونیکی در صنایع مختلف
مبانی الکترونیک و اهمیت شناخت قطعات
الکترونیک پایه و اساس بسیاری از فناوریهای مدرن است و شناخت قطعات الکترونیکی از اهمیت بالایی برخوردار است. در این بخش، به بررسی اصول اولیه الکترونیک و نقش قطعات در مدارهای الکترونیکی میپردازیم.
اصول اولیه جریان و ولتاژ
جریان و ولتاژ دو مفهوم اساسی در الکترونیک هستند. جریان الکتریکی به حرکت الکترونها در یک مدار الکتریکی گفته میشود و با واحد آمپر اندازهگیری میشود. ولتاژ یا اختلاف پتانسیل الکتریکی، نیروی محرکهای است که باعث حرکت الکترونها میشود و با واحد ولت اندازهگیری میشود.
نقش قطعات در مدارهای الکترونیکی
قطعات الکترونیکی مانند مقاومتها، خازنها، و ترانزیستورها نقشهای مختلفی در مدارهای الکترونیکی ایفا میکنند. مقاومتها جریان را محدود میکنند، خازنها انرژی را ذخیره میکنند، و ترانزیستورها به عنوان تقویتکننده یا سوئیچ عمل میکنند. شناخت این قطعات و کاربردهایشان برای طراحی و عیبیابی مدارها ضروری است.
چرا یادگیری تست قطعات ضروری است
یادگیری تست قطعات الکترونیکی برای عیبیابی و تعمیر مدارهای الکترونیکی بسیار مهم است. با تست قطعات، میتوان خرابیها را شناسایی و قطعات معیوب را جایگزین کرد. این مهارت به ویژه برای تکنسینهای الکترونیک و علاقهمندان به الکترونیک مفید است.
ابزارهای ضروری برای کار با قطعات الکترونیکی
ابزارهای الکترونیک نقش حیاتی در طراحی و تعمیر مدارهای الکترونیکی دارند. برای کار با قطعات الکترونیکی، داشتن ابزارهای مناسب ضروری است.
مولتیمتر و کاربردهای آن
مولتیمتر یکی از اساسیترین ابزارها برای اندازهگیری کمیتهای الکتریکی مانند ولتاژ، جریان و مقاومت است. با استفاده از مولتیمتر میتوان سلامت قطعات الکترونیکی را بررسی کرد.
ابزارهای لحیمکاری و تجهیزات آزمایشگاهی
ابزارهای لحیمکاری مانند هویه و سیم لحیم برای اتصال قطعات الکترونیکی به برد مدار چاپی ضروری هستند. تجهیزات آزمایشگاهی مانند منابع تغذیه و سیگنال ژنراتورها نیز برای تست و بررسی مدارهای الکترونیکی لازم هستند.
دستگاههای تست تخصصی قطعات
دستگاههای تخصصی مانند LCR متر برای اندازهگیری دقیق پارامترهای قطعات مانند ظرفیت خازن و اندوکتانس سلف استفاده میشوند.
- LCR متر
- تستر دیود و ترانزیستور

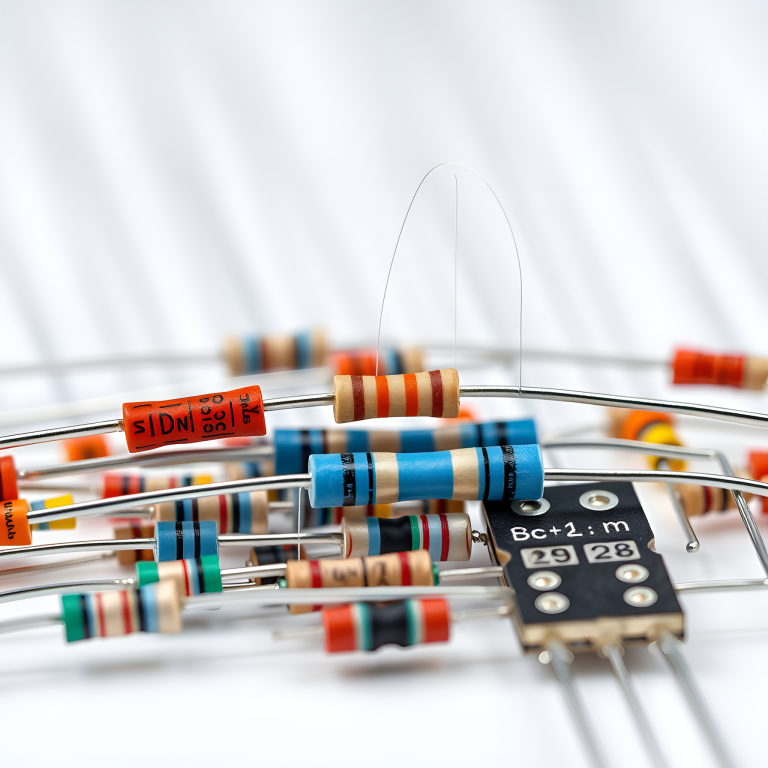

مقاومتها: انواع، کدگذاری رنگی و کاربردها
مقاومتها یکی از اساسیترین قطعات الکترونیکی هستند که در مدارهای مختلف کاربرد دارند. آنها به کنترل جریان الکتریکی در مدارها کمک میکنند و در انواع مختلفی تولید میشوند.
خواندن کد رنگی مقاومتها
کدگذاری رنگی روی مقاومتها به مهندسان کمک میکند تا مقدار مقاومت را به سرعت تشخیص دهند. این کدگذاری شامل نوارهای رنگی است که هر رنگ نشاندهنده یک عدد خاص است.
جدول کدهای رنگی و محاسبات
برای محاسبه مقدار مقاومت، میتوان از جدول کدهای رنگی استفاده کرد.
مقاومتهای SMD و کدگذاری آنها
مقاومتهای SMD (Surface Mount Device) به دلیل اندازه کوچک و نصب آسان روی بردهای مدار چاپی، بسیار محبوب هستند. کدگذاری آنها معمولاً به صورت عددی است.
انواع مقاومتها و ویژگیهای آنها
مقاومتها انواع مختلفی دارند، از جمله مقاومتهای ثابت، متغیر، و توان بالا. هر کدام ویژگیها و کاربردهای خاص خود را دارند.
نحوه تست خرابی مقاومتها
برای تست خرابی مقاومتها، میتوان از مولتیمتر استفاده کرد. با اندازهگیری مقدار مقاومت و مقایسه آن با مقدار نامی، میتوان خرابی را تشخیص داد.
خازنها: انواع، مشخصات و کاربردها
خازنها قطعات الکترونیکی هستند که قادر به ذخیره انرژی الکتریکی به صورت میدان الکترواستاتیک میباشند. آنها در انواع مختلفی تولید میشوند و در مدارهای الکترونیکی کاربردهای متنوعی دارند.
انواع خازنها و ویژگیهای آنها
خازنها بر اساس مواد دیالکتریک و ساختار داخلی به انواع مختلفی تقسیم میشوند. دو نوع رایج آنها خازنهای الکترولیتی و سرامیکی هستند.
خازنهای الکترولیتی و پلیاستر
خازنهای الکترولیتی دارای ظرفیت بالایی هستند و در منابع تغذیه و مدارهای صوتی استفاده میشوند. خازنهای پلیاستر نیز در مدارهای الکترونیکی با دقت بالا به کار میروند.
خازنهای سرامیکی و تانتالیوم
خازنهای سرامیکی به دلیل اندازه کوچک و پایداری خوب در بسیاری از مدارهای الکترونیکی استفاده میشوند. خازنهای تانتالیوم نیز دارای ظرفیت بالا و اندازه کوچک هستند.
خواندن مشخصات خازنها
مشخصات خازنها شامل ظرفیت، ولتاژ کاری، و دقت آنها میشود. این اطلاعات معمولاً روی بدنه خازن درج میشود.
نحوه تست خرابی خازنها
برای تست خرابی خازنها میتوان از مولتیمتر استفاده کرد. ابتدا باید خازن را تخلیه کرد، سپس با استفاده از مولتیمتر، ظرفیت و مقاومت داخلی آن را اندازهگیری نمود.

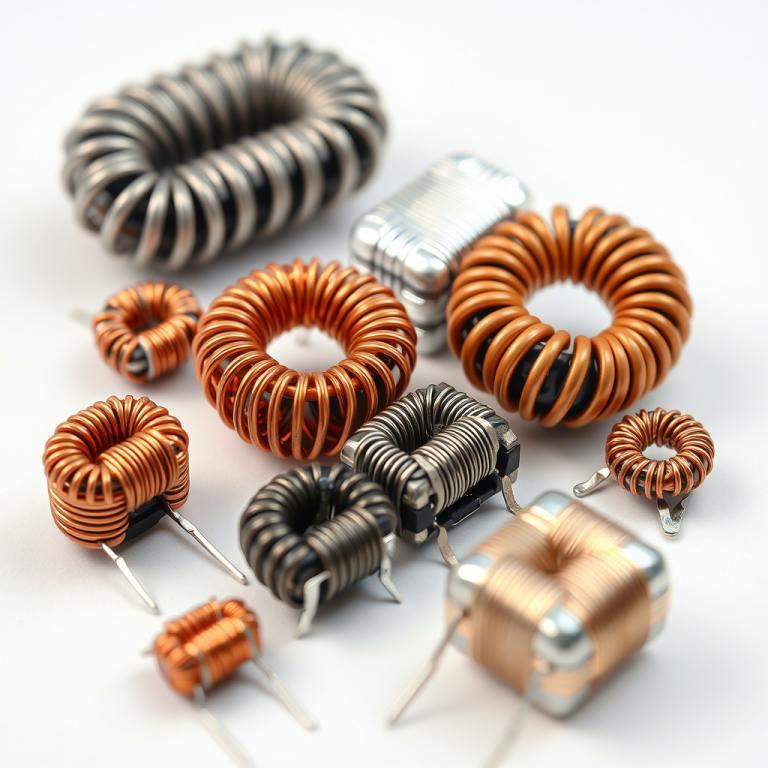

سلفها و ترانسفورماتورها: اصول کار و کاربردها
درک اصول کار سلفها و ترانسفورماتورها برای طراحی و عیبیابی مدارهای الکترونیکی ضروری است. این قطعات نقش حیاتی در کنترل و انتقال انرژی در سیستمهای الکترونیکی دارند.
انواع سلفها و مشخصات آنها
سلفها به دو دسته کلی سلفهای ثابت و سلفهای متغیر تقسیم میشوند. سلفهای ثابت دارای مقدار اندوکتانس مشخصی هستند، در حالی که سلفهای متغیر امکان تغییر اندوکتانس را فراهم میکنند. اندوکتانس، جریان نامی، و فرکانس کاری از مشخصات مهم سلفها هستند.
- سلفهای هستهدار: دارای هستهای از مواد مغناطیسی هستند که اندوکتانس را افزایش میدهد.
- سلفهای هوایی: بدون هسته مغناطیسی هستند و در کاربردهای فرکانس بالا استفاده میشوند.
ترانسفورماتورها و کاربردهای آنها
ترانسفورماتورها برای تغییر سطح ولتاژ در مدارهای الکتریکی استفاده میشوند. آنها از دو یا چند سیمپیچ که حول یک هسته مغناطیسی پیچیده شدهاند، تشکیل شدهاند.
نحوه تست خرابی سلفها و ترانسفورماتورها
برای تست سلفها و ترانسفورماتورها، میتوان از مولتیمتر برای اندازهگیری مقاومت و اندوکتانس استفاده کرد. خرابیهای رایج شامل اتصال کوتاه، قطع شدگی، و تغییر در مقدار اندوکتانس است.
- اندازهگیری مقاومت سیمپیچها برای تشخیص قطع شدگی یا اتصال کوتاه.
- بررسی اندوکتانس برای اطمینان از مطابقت با مقدار نامی.
دیودها: انواع، مشخصات و کاربردها
دیودها یکی از مهمترین قطعات الکترونیکی هستند که در مدارهای مختلف استفاده میشوند. دیودها به عنوان یکسوکننده جریان الکتریکی عمل میکنند و در بسیاری از دستگاههای الکترونیکی نقش اساسی دارند.
دیودهای معمولی و یکسوسازی
دیودهای معمولی یا دیودهای یکسوکننده، جریان الکتریکی را در یک جهت هدایت میکنند و در جهت مخالف آن را متوقف میکنند. این خاصیت آنها را برای یکسوسازی جریان متناوب (AC) به جریان مستقیم (DC) مناسب میسازد.
کاربردهای دیودهای معمولی: یکسوسازی جریان، حفاظت از مدار در برابر ولتاژ معکوس، و کنترل جریان.
دیودهای زنر، LED و فوتودیودها
دیودهای زنر برای تنظیم ولتاژ استفاده میشوند و میتوانند ولتاژ را در یک سطح مشخص ثابت نگه دارند. دیودهای LED (Light Emitting Diode) نور تولید میکنند و در نمایشگرها و نشانگرها به کار میروند. فوتودیودها بر اثر نور، جریان الکتریکی تولید میکنند و در سنسورهای نوری استفاده میشوند.
نحوه تست خرابی دیودها
برای تست دیودها میتوان از مولتیمتر استفاده کرد. دیود سالم باید در یک جهت جریان را هدایت کند و در جهت دیگر مقاومت نشان دهد.
تست با مولتیمتر
مولتیمتر را در حالت تست دیود قرار دهید. پروب مثبت را به آند و پروب منفی را به کاتد دیود وصل کنید. اگر دیود سالم باشد، مولتیمتر عددی بین 0.5 تا 0.7 ولت را نشان میدهد. در حالت معکوس، مولتیمتر باید “OL” یا مقاومت بسیار بالا نشان دهد.
تشخیص خرابی دیودها در مدار
برای تشخیص خرابی دیود در مدار، میتوان عملکرد آن را در مدار بررسی کرد. اگر دیود به درستی کار نکند، ممکن است مدار دچار اختلال شود. تست دیود با مولتیمتر در حالی که از مدار خارج نشده است میتواند نتایج نادرستی به همراه داشته باشد.
